（環辦環監〔2017〕61號）文件采樣技術相關要求

2017年8月3日環境保護部印發《關于加快重點行業重點地區的重點排污單位自動監控工作的通知》(環辦環監〔2017〕61號）。《通知》對污染源在線監控設備現場ZF和自動監控運維，明確提出了工作要求。在《污染源自動監測設備安裝建設技術要求》中規定廢水監控點應安裝采集混合水樣、混勻及暫存混合水樣、超標留樣及報警、冷藏樣品、自動清洗及排空混勻桶、保護樣品等功能的水質自動采樣器。

一、應用概述

7000型水質自動采樣器是針對水污染源在線監控系統混合供樣、超標留樣而專門設計生產的一款采樣器。該采樣器廣泛應用于污染源、污水處理廠進出口，與COD、氨氮、總磷、總氮、重金屬等在線監測儀聯機使用。研發的流量跟蹤采樣模式，可根據瞬時流量自動調整采樣流量，實現連續采樣，確保采集的水樣更具代表性。具有A、B桶混合樣功能，可向在線監測儀提供無間斷的混合水樣。

該水質自動采樣器實現采集混合水樣、混勻及暫存混合水樣、超標留樣及報警、冷藏樣品、自動清洗及排空混勻桶、保護樣品等功能，完全符合HJ 353-2019、HJ 354-2019、HJ 355-2019、HJ 356-2019，是水污染源在線監控系統整體解決方案的理想配套設備。

二、功能特點

采樣功能：可實現定時采樣、時間等比例、流量等比例、流量跟蹤、外控采樣和串口控制等多種采樣觸發方式；

留樣功能：可實現超標留樣、同步留樣、直接留樣、串口控制留樣；

供樣功能：可同時向COD、氨氮、總磷、總氮、重金屬等多臺在線監測儀提供不間斷混合水樣；

人工比對采樣口：具備手動采樣口，可實現混合水樣的人工比對采樣功能；

記錄：具有留樣記錄、開關門記錄、停電記錄和報警記錄；

斷電保護：斷電自動保護，上電自動恢復工作；

遠程控制(選配)：可實現遠程狀態查詢、參數設置、記錄上傳、遠程控制留樣等；

數字控溫：冷藏箱準確數字控溫，加裝均熱系統，溫度均勻準確；

自動潤洗：每次采樣前，用待測水樣潤洗管路，保證采樣的代表性；

混勻桶自動排空：混勻桶具有快速自動排空功能；

外置泵控制：直接控制外置泵，加長采樣距離；

水樣冷藏功能：采用壓縮機制冷，可使留存的水樣恒溫保存在 2℃～6℃環境中；

保存劑添加功能（選配）：可根據客戶需求增加自動添加保存劑功能；

管路優化：采樣供樣管路采用硬質PVC管。

三、技術指標

采樣瓶	規格：1000ml×25瓶
采樣間隔	1min～9999min
單次采樣量	10ml～1000ml
采樣記錄	10000條
開關門記錄	2000條
停電記錄	2000條
采樣量誤差	±7%
等比例采樣量誤差	±8%
系統時鐘時間控制誤差	Δ1≤0.1% Δ12≤30s
控溫精度	±1.5℃
采樣垂直高度	≥8m
水平采樣距離	≥80m
管路系統氣密性	≤-0.085MPa
平均無故障連續運行時間（MTBF）	≥1440 h/次
絕緣阻抗	＞20 MΩ
通訊接口	RS-232/RS-485
模擬接口	4mA～20mA
數字量輸入接口	開關量

四、HJ 353-2019《水污染源在線監測系統（CODcr、NH3-N等）安裝技術規范》中采樣單元要求

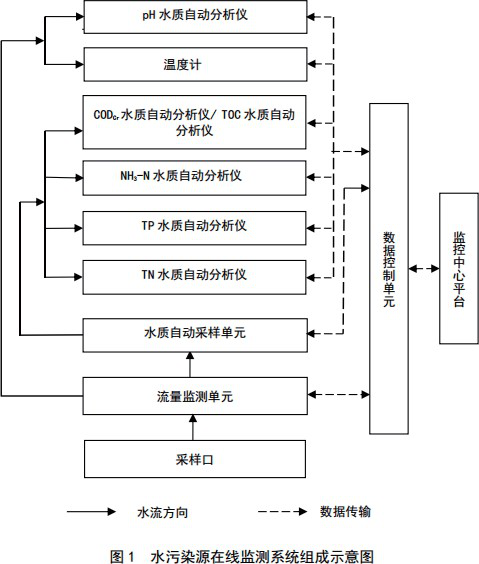

HJ 353-2019規定水污染源在線監測系統主要由四部分組成：流量監測單元、水質自動采樣單元、水污染源在線監測儀器、數據控制單元及相應的建筑設施等。技術規范中對水質自動采樣單元及水質自動采樣器都做了詳細的要求。


1、水質自動采樣單元

水質自動采樣單元具有采集瞬時水樣及混合水樣，混勻及暫存水樣、自動潤洗及排空混勻桶，以及留樣功能。

pH 水質自動分析儀和溫度計應原位測量或測量瞬時水樣。

CODcr 、TOC、NH3 -N、TP、TN 水質自動分析儀應測量混合水樣。

水質自動采樣單元的構造應保證將水樣不變質地輸送到各水質分析儀，應有必要的防凍和防腐設施。

水質自動采樣單元應設置混合水樣的人工比對采樣口。

水質自動采樣單元的管路宜設置為明管，并標注水流方向。

水質自動采樣單元的管材應采用優質的聚氯乙烯（PVC）、三丙聚丙烯（PPR）等不影響分析結果的硬管。

2、水質自動采樣器

水質自動采樣器具有采集瞬時水樣和混合水樣、冷藏保存水樣的功能。

水質自動采樣器具有遠程啟動采樣、留樣及平行監測功能，記錄瓶號、時間、平行監測等信息。

水質自動采樣器采集的水樣量應滿足各類水質自動分析儀潤洗、分析需求。

五、HJ 354-2019《水污染源在線監測系統（CODcr、NH3-N等）驗收技術規范》中采樣單元要求

HJ 354-2019規定了本標準適用于依據HJ 353-2019建設安裝的水污染源在線監測系統的驗收，標準中明確的規定了水質自動采樣單元驗收的標準為可采集瞬時水樣和具有代表性的混合水樣，可進行留樣并報警。

1 適用范圍

本標準規定了水污染源在線監測系統的驗收條件及驗收程序，水污染源排放口、流量監測單元、監測站房、水質自動采樣單元及數據控制單元的驗收要求，流量計、水質自動采樣器及水質自動分析儀的驗收方法和驗收技術指標，以及水污染源在線監測系統運行與維護方案的驗收內容。

本標準適用于按照HJ 353-2019建設安裝的水污染源在線監測系統各組成部分以及所采用的流量計、水質自動采樣器、化學需氧量（CODcr）水質自動分析儀、總有機碳（TOC）水質自動分析儀、氨氮（NH3-N）水質自動分析儀、總磷（TP）水質自動分析儀、總氮（TN）水質自動分析儀、溫度計、pH水質自動分析儀等水污染源在線監測儀器的驗收。

2、實際水樣比對

CODcr、NH3-N、TP、TN水質自動分析儀測定水質自動采樣器采集的混合水樣。

六、HJ 355-2019《水污染源在線監測系統（CODcr、NH3-N等）運行技術規范》中采樣單元要求

HJ 355-2019規定了本標準適用于通過HJ 354-2019驗收的水污染源在線監測系統的日常運行和管理工作。規范中要求水質自動采樣器在日常運行過中要以時間等比例或者流量等比例為在線監測儀器提供混合水樣用于設備分析。

1 適用范圍

本標準規定了為保障水污染源在線監測設備穩定運行所要達到的運行單位及人員要求、參數管理及設置、采樣方式及數據上報、檢查維護、運行技術及質控、系統檢修和故障處理、檔案記錄等方面的要求，并規定了運行比對監測的具體內容。

本標準適用于通過HJ 354-2019驗收的水污染源在線監測系統各組成部分以及所采用的流量計、水質自動采樣器、化學需氧量（CODcr）水質自動分析儀、總有機碳（TOC）水質自動分析儀、氨氮（NH3-N）水質自動分析儀、總磷（TP）水質自動分析儀、總氮（TN）水質自動分析儀、溫度計、pH 水質自動分析儀等水污染源在線監測儀器的運行。本標準適用于水污染源在線監測系統運行單位的日常運行和管理。

2、混合采樣

CODcr、TOC、NH3-N、TP、TN 水質自動分析儀對混合水樣進行監測。

連續排放時，每日從零點計時，每1h為一個時間段，水質自動采樣系統在該時段進行時間等比例或流量等比例采樣（如：每15min采一次樣，1h內采集4次水樣，保證該時間段內采集樣品量滿足使用），水質自動分析儀測試該時段的混合水樣，其測定結果應計為該時段的水污染源連續排放平均濃度。

間歇排放時，每1h為一個時間段，水質自動采樣系統在該時段進行時間等比例或流量等比例采樣（依據現場實際排放量設置，確保在排放時可采集到水樣），采樣結束后由水質自動分析儀測試該時段的混合水樣，其測定結果應計為該時段的水污染源排放平均濃度。如果某個采樣周期內所采集樣品量無法滿足儀器分析之用，則對該時段作無數據處理。
